| 제목 | 답변완료 노턴 등가회로 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 학* (j*******0) | 등록일 | 2024-10-18 16:49 |
|
테스트 전원법 사용해서 노턴 등가회로의 iN과 RN을 구한 후에 등가회로 그릴때 어렇게 그려야할까요.. 테브넌 처럼 전압원과 저항을 그려야하는지 아니면 iN 값을 가진 전류원과 등가회로를 그리는게 맞을까요?
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
교재 62페이지 아래 표에 자세한 내용이 있는데요

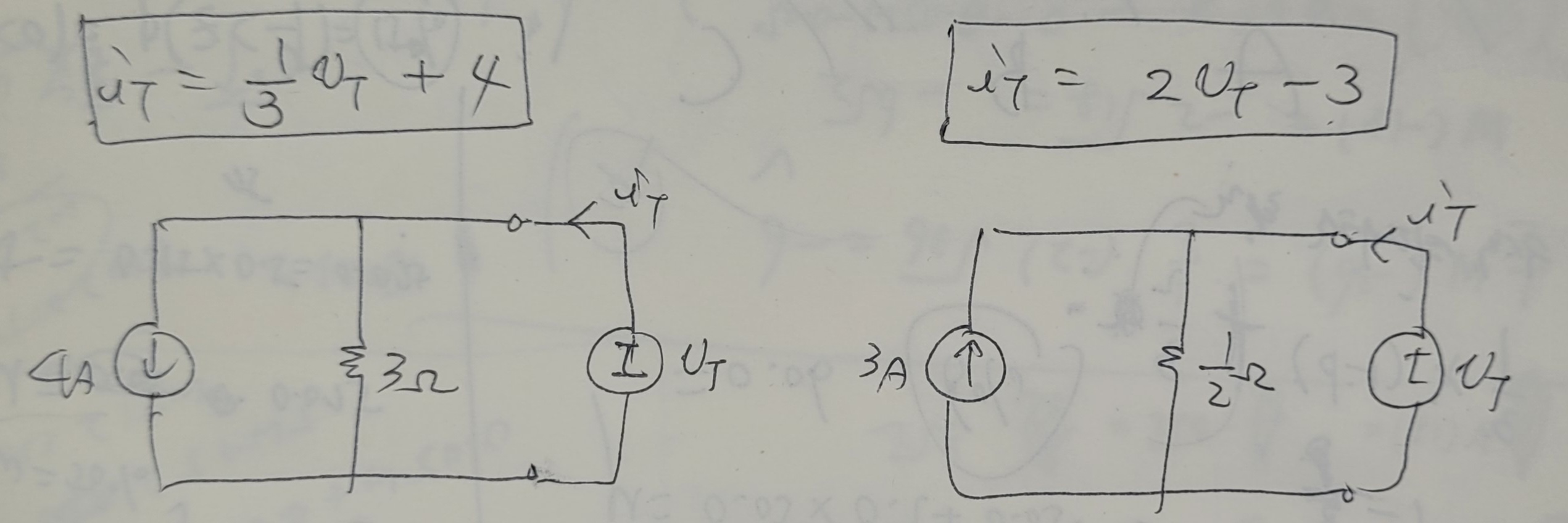

테스트전원법으로 it=α×it+β 꼴이 나온 경우 RN=1/α, iN=-β이므로 아래 첨부 사진과 같이 RN, iN을 병렬로 연결하면 됩니다.

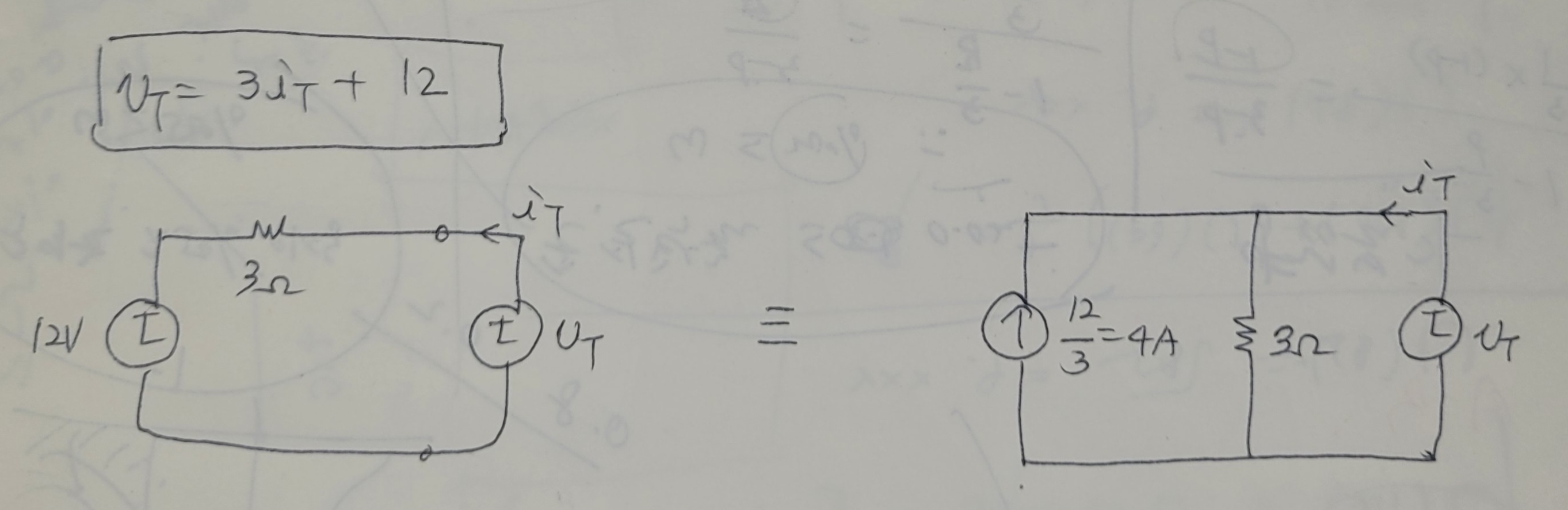

또 하나의 방법은 테스트전원법으로 테브넌등가회로를 구한 후 이를 전원변환을 이용하여 노턴등가회로를 구하는 것입니다.(아래 첨부사진참조)
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2024-10-19
- 2024-12-12 수정
