1. 개방전압의 극성에 대한 단락전류의 방향, 테스트전원의 극성에 대한 테스트전류의 방향은 테브넌 등가회로의 내부구조를 고려해서 KVL식을 세워 보시면 바로 이해하실 수 있는데요

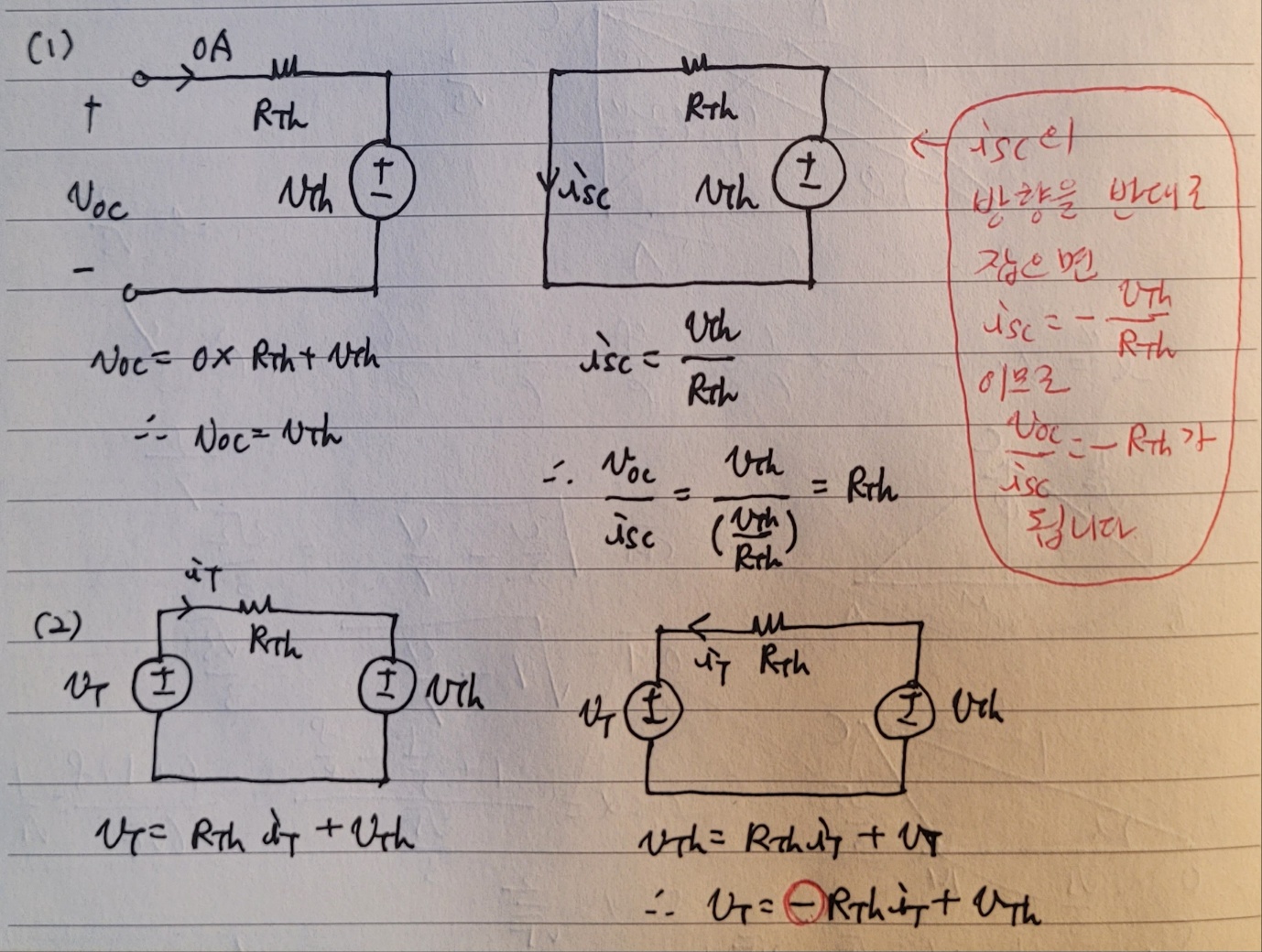

아래 첨부사진 (1), (2)에 설명되어 있는 것처럼 isc, it의 방향을 강의 중에 설명드린 것과 반대로 잡으면 Rth 앞에 -부호가 붙기 때문에 이를 피하기 위해서 voc의 +극 단자로 isc가 들어오게끔 방향을 잡고

vt의 +극 단자로 it가 흘러나가도록 방향을 잡는 것입니다.



만일 -부호를 혼동하실 염려가 없으시면 굳이 강의 중에 설명드린 방향을 고집하지 않으셔도 되지만 회로에 종속전원이 존재하는 경우 Rth 자체가 음수값을 가질 수 있기 때문에

강의 중에 설명드린 방식을 고수하시는 것이 안전합니다.



2. 종속전원이 있는 회로는 중첩의 원리를 사용하지 못하는 것은 정확한 표현이 아닙니다. 중첩의 원리는 여러개의 전원이 있는 경우 전원을 하나만 남겨놓고 나머지는 제거를 해서 출력을 구한 다음

이를 다 더하는 것이 핵심인데요 제거할 수 있는 전원은 독립전원만 가능하다는 것입니다. 즉, 종속전원은 저항과 같은 소자로 취급해서 제거하지 않고 그냥 남겨두어야 합니다. 독립전원은 그것이 사용되는 회로에

관계 없이 일정한 전압, 전류를 가지는데 반해 종속전원은 그것이 사용되는 회로 내의 특정 전압, 전류에 의해 그 값이 결정되므로 옴의 법칙 v=Ri와 같은 형태로 그 전압, 전류식이 결정됩니다. 따라서 소자와 가깝다는 표현보다

오히려 일종의 소자로 본다고 하는 것이 더 정확한 표현입니다.
