1. 해당문제는 6V전압원에 흐르는 전류를 구하기 위해 전원변을 적용해서 회로를

간단히 해야 하는 문제인데요 6V전압원에서 바라본테브넌등가회로를 구하기 위해

전원변환을 반복적용하고 있습니다. 질문에서 언급하신바와 같이 회로 중간 부분이

여러 저항이 복잡하게 직렬, 병렬구조로 되어있으므로 해설처럼 전원변환을 적용할 수 있도록

회로를 전압원과 저항의 직렬연결/전류원과 저항의병렬연결이 되게끔 구조를 계속 바꿔줘야 합니다.

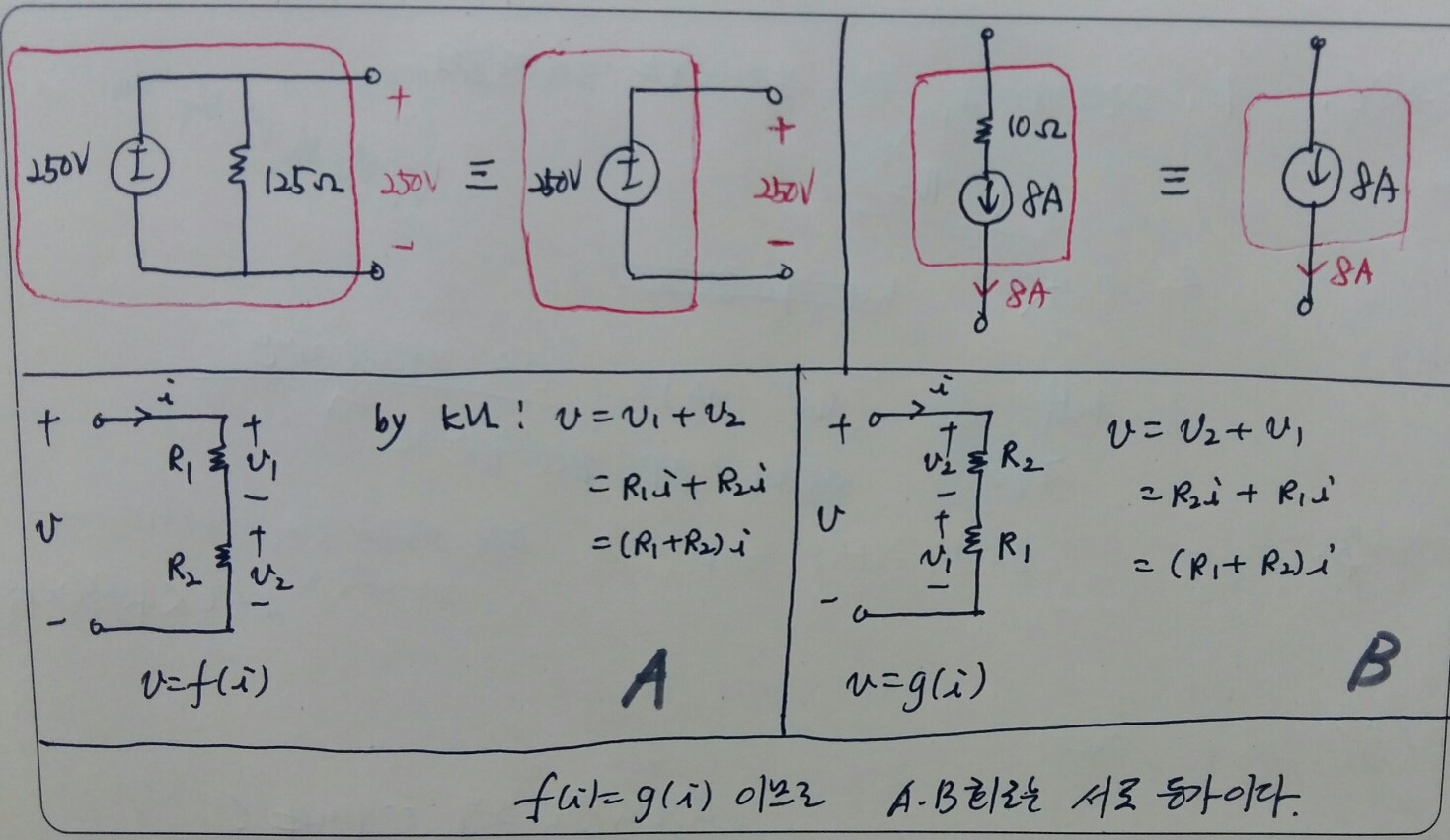

2. 전압원과어느 소자가 병렬연결된 경우 회로 외부에서 보면 전압원만 있는 것가 등가이고

(즉, 전압원에 병렬연결된 소자를 개방해서 없엘 수 있습니다.)

전류원과 어느 소자가 직렬연결된 경우 회로 외부에서 보면 전류원만 있는 것과 등가이므로

(즉, 전류원에 직렬연결딘 소자를 단락해서 없엘 수 있습니다.)

이들 저항을 제거(125옴은 개방, 10옴은 단락)하여도 회로의 나머지 부분에는 아무런 영향이 없습니다.

그런데 25옴과 5옴은 전압원에 병렬연결되거나 전류원에 직렬연결된 것이 아니어서 제거할 수 없습니다.



3. 회로에서어느 두 회로가 등가임을 좀 더 수학적으로 논의하기 위해 회로의 특성식이라는 것을 도입하는데요

어려운 개념은 아니고 어느 2단자 소자의 양단전압 v와 양단전류 i 사이의 관계식을v=f(i), i=g(v)와 같은 함수식으로

나타낸 것을 말합니다. 즉, 어느 두 회로의 특성식 v=f(i), v=g(i)가 같으면 이 둘은서로 등가라고 합니다.

즉, 소자 여러개가 직렬연결된 회로에서임의의 두 소자의 위치를 바꾸어도 전체 특성식은 처음과 같고

마찬가지로 소자 여러개가 병렬연결된회로에서 임의의 두 소자의 위치를 바꾸어도 전체 특성식은 동일합니다.
